Насос НВР используется при откачивании парогазовых смесей, газов, чистого воздуха или паров из герметичной, закрытой емкости.
Допустимые режимы работы
| Содержание кислорода в перекачиваемом воздухе | не более 21% |
| Температура перекачиваемой среды и оркужающего воздуха | от +10оС до + 35оС |
| Давление на выходном патрубке | не более 9,3 кПа от атмосферного |
Производитель насосов НВР – завод «Вакууммаш» г. Казань, Россия.
Основные характеристики насосов НВР
|
Характеристика |
НВР-4,5Д (НВР-1,25) |
2НВР-5ДМ (2НВР-5Д, НВР-5ДМ) |
2НВР-60Д (НВР-16Д, НВР-16ДМ) |
2НВР-90Д |
2НВР-250Д |
|
So, быстрота откачки среды, литров/ в секунду |
1,25 |
5,5 |
18 |
25 |
63 |
|
Остаточное давление (предельное), кПа |
0,67 |
0,67 |
0,67 |
0,67 |
0,67 |
|
Мощность электродвигателя, кВт/об. мин. |
0,25/3000 |
0,55/1500 |
2,2/1500 |
2,2/1500 |
5,5/1500 |
|
Рабочая жидкость |
Вакуумное масло - ВМ-1 или ВМ-4 |
||||
|
Масса агрегата, кг |
10 |
26 |
78 |
100 |
210 |
|
Габариты агрегата шхгхв, см |
34х13,5х21 |
55,5х17х28 |
83х40х37 |
83х40х37 |
116х38х48 |
Области применения
Агрегаты НВР применяются в:
- пищевой промышленности (вакуумная упаковка, вакуумная сушка продуктов, нанесение маркировки)
- медицинской и фармацевтической промышленностях (изготовление лекарственных препаратов, медицинских инструментов и др.);
- легкой промышленности (изготовление тканей);
- литейная промышленность ( дегазация материалов);
- деревообрабатывающая и мебельная промышленность ( дегазация древесины);
- химическая (изготовление смол, красок, других химических смесей);
- другие отрасли.
Старые маркировки насосов НВР
|
Текущая маркировка |
До 1990 года |
До 1973 года |
|
НВР-4.5Д |
НВР-1.25Д |
ВН-461М |
|
2НВР-5ДМ |
2НВР-5Д |
- |
|
2НВР-60Д |
НВР-16Д |
- |

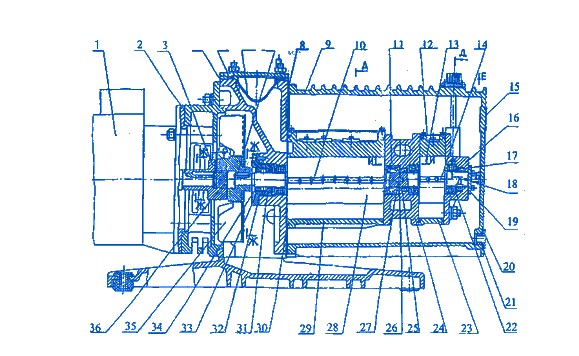

Конструкция насоса НВР
Основой конструкции насоса НВР является корпус, внутри ротора расположен ротор с пазами для пластин. Насос соединен валом с двигателем и имеет моноблочную конструкцию.
|
1. Электродвигатель |
6. Фильтр |
13. 28 Ротор |
22. 26. Регулировочное кольцо |
|
2. 17. 19. 24. 34. Крышка |
7. 27. Шпонка |
15 Стекло смотровое |
23. 29. Цилиндр |
|
3. Полумуфта |
9. Корпус |
16. 25. 31. 33. Манжета |
35. Крыльчатка |
|
4. Стойка |
10. 14. Пластина |
17. Крышка |
36. Вкладыш |
|
5. 8. 21. 30. Уплотнитель |
12. Экран |
18. Пластина маслонасоса |
|
Быстрота действия насоса НВР в зависимости от входного давления
Где купить насос НВР в Украине?
Компания «Элнас», обладает мощностями по хранению, ревизии и ремонту насосов НВР. Вы можете приобрести интересующий Вас насос НВР, находясь в любом городе Украины или зарубежья. Поставка насосов НВР осуществляется любым транспортным перевозчиком или собственным автотранспортом.
Все оборудование перед отправкой проверяется и при необходимости ревизируется. На все поставляемые насосы предоставляется гарантия 1 год. Специалисты компании «Элнас» гарантируют качество поставляемых насосов НВР!
