Запчасти насоса СМ и 2СМ, изготавливаемые на предприятии:

СМ изготовление

Важно знать! Размеры запчастей к одному типу насосов от разных производителей могут отличаться. Уточняйте размеры при заказе необходимой детали.

Насос СМ и 2СМ используется при перекачивании чистой и грязной воды с включениями, сточно-массных вод, фекальных масс.

Допустимые режимы работы

Химическая активность перекачиваемой жидкости  от 6 до 8,5 рН
Твердые включения  не более 1,1 %
Размер включений до 5,1мм
Температура перекачиваемой жидкости  от -11оС до +80оС
Содержание газов до 5%
Концентрация массы  до 2%

Старые маркировки насосов СМ и 2СМ смотрите на этой странице

Больше всего износу подвергаются: Меньше подвержены износу:
  • рабочее колесо закрытого типа (крыльчатка),
  • полумуфты,
  • фланец сальника,
  • вал насоса, втулка,
  • ответный фланец,
  • всасывающий патрубок,
  • крышка подшипника.
  • рама (станина),
  • корпус насоса (улитка насоса),
  • передняя крышка (крышка улитки),
  • корпус подшипника.

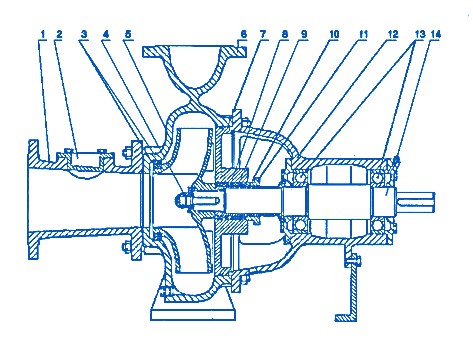

Конструкция (чертеж) насос СМ и 2СМ

nasos-SM-konstruktsiya

1. Патрубок всасывающий 6. Корпус с напорным патрубком 11. Крышка сальника
2. Люк прочистки 7. Корпус уплотнения 12. Кронштен
3. Уплотняющие кольца 8. Кольцо сальника 13. Подшипники
4. Гайка рабочего колеса 9. Набивка сальника 14. Вал
5. Рабочее колесо 10. Защитная втулка

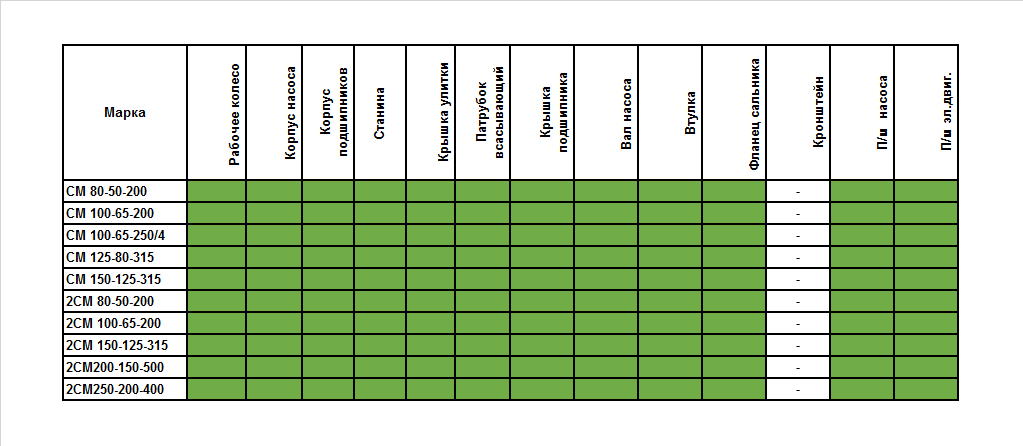

Список изготавливаемых запасных частей СМ и 2СМ в зависимости от марки насоса.

рабочее колесо СМ 80-50-200 рабочее колесо 2СМ 80-50-200 рабочее колесо СМ 100-65-250/4 рабочее колесо 2СМ 150-125-315
корпус насоса (улитка) СМ 80-50-200 корпус насоса (улитка) 2СМ 80-50-200 корпус насоса (улитка) СМ 100-65-250/4 корпус насоса (улитка) 2СМ 150-125-315
корпус подшипников СМ 80-50-200 корпус подшипников 2СМ 80-50-200 корпус подшипников СМ 100-65-250/4 корпус подшипников 2СМ 150-125-315
рама (станина) СМ 80-50-200 рама (станина) 2СМ 80-50-200 рама (станина) СМ 100-65-250/4 рама (станина) 2СМ 150-125-315
всасывающий патрубок СМ 80-50-200 всасывающий патрубок 2СМ 80-50-200 всасывающий патрубок СМ 100-65-250/4 всасывающий патрубок 2СМ 150-125-315
крышка подшипника СМ 80-50-200 крышка подшипника 2СМ 80-50-200 крышка подшипника СМ 100-65-250/4 крышка подшипника 2СМ 150-125-315
Вал насоса (удлинитель) СМ 80-50-200 Вал насоса (удлинитель) 2СМ 80-50-200 Вал насоса (удлинитель) СМ 100-65-250/4 Вал насоса (удлинитель) 2СМ 150-125-315
Втулка СМ 80-50-200 Втулка 2СМ 80-50-200 Втулка СМ 100-65-250/4 Втулка 2СМ 150-125-315
Фланец Сальника СМ 80-50-200 Фланец Сальника 2СМ 80-50-200 Фланец Сальника СМ 100-65-250/4 Фланец Сальника 2СМ 150-125-315
Полумуфта насоса СМ 80-50-200 Полумуфта насоса 2СМ 80-50-200 Полумуфта насоса СМ 100-65-250/4 Полумуфта насоса 2СМ 150-125-315
Полумуфта электродвигателя СМ 80-50-200 Полумуфта электродвигателя 2СМ 80-50-200 Полумуфта электродвигателя СМ 100-65-250/4 Полумуфта электродвигателя 2СМ 150-125-315
рабочее колесо СМ 100-65-200 рабочее колесо 2СМ 100-65-200 рабочее колесо СМ 125-80-315 рабочее колесо 2СМ200-150-500
корпус насоса (улитка) СМ 100-65-200 корпус насоса (улитка) 2СМ 100-65-200 корпус насоса (улитка) СМ 125-80-315 корпус насоса (улитка) 2СМ200-150-500
корпус подшипников СМ 100-65-200 корпус подшипников 2СМ 100-65-200 корпус подшипников СМ 125-80-315 корпус подшипников 2СМ200-150-500
рама (станина) СМ 100-65-200 рама (станина) 2СМ 100-65-200 рама (станина) СМ 125-80-315 рама (станина) 2СМ200-150-500
всасывающий патрубок СМ 100-65-200 всасывающий патрубок 2СМ 100-65-200 всасывающий патрубок СМ 125-80-315 всасывающий патрубок 2СМ200-150-500
крышка подшипника СМ 100-65-200 крышка подшипника 2СМ 100-65-200 крышка подшипника СМ 125-80-315 крышка подшипника 2СМ200-150-500
Вал насоса (удлинитель) СМ 100-65-200 Вал насоса (удлинитель) 2СМ 100-65-200 Вал насоса (удлинитель) СМ 125-80-315 Вал насоса (удлинитель) 2СМ200-150-500
Втулка СМ 100-65-200 Втулка 2СМ 100-65-200 Втулка СМ 125-80-315 Втулка 2СМ200-150-500
Фланец Сальника СМ 100-65-200 Фланец Сальника 2СМ 100-65-200 Фланец Сальника СМ 125-80-315 Фланец Сальника 2СМ200-150-500
Полумуфта насоса СМ 100-65-200 Полумуфта насоса 2СМ 100-65-200 Полумуфта насоса СМ 125-80-315 Полумуфта насоса 2СМ200-150-500
Полумуфта электродвигателя СМ 100-65-200 Полумуфта электродвигателя 2СМ 100-65-200 Полумуфта электродвигателя СМ 125-80-315 Полумуфта электродвигателя 2СМ200-150-500
рабочее колесо СМ 150-125-315 рабочее колесо 2СМ250-200-400
корпус насоса (улитка) СМ 150-125-315 корпус насоса (улитка) 2СМ250-200-400
корпус подшипников СМ 150-125-315 корпус подшипников 2СМ250-200-400
рама (станина) СМ 150-125-315 рама (станина) 2СМ250-200-400
всасывающий патрубок СМ 150-125-315 всасывающий патрубок 2СМ250-200-400
крышка подшипника СМ 150-125-315 крышка подшипника 2СМ250-200-400
Вал насоса (удлинитель) СМ 150-125-315 Вал насоса (удлинитель) 2СМ250-200-400
Втулка СМ 150-125-315 Втулка 2СМ250-200-400
Фланец Сальника СМ 150-125-315 Фланец Сальника 2СМ250-200-400
Полумуфта насоса СМ 150-125-315 Полумуфта насоса 2СМ250-200-400
Полумуфта электродвигателя СМ 150-125-315 Полумуфта электродвигателя 2СМ250-200-400
