Запчасти насоса Д, изготавливаемые на предприятии:

Д

Важно знать! Размеры запчастей к одному типу насосов от разных производителей могут отличаться. Уточняйте размеры при заказе необходимой детали.

Диапазон режимов работы

Вязкость перекачиваемой жидкости 60*10-6 м2/с или 60сСт
Твердые включения не более 0,051%
размер включений до 0,21мм
Температура перекачиваемой жидкости до +950С

Старые маркировки насосов Д смотрите на этой странице

Больше всего износу подвергаются: Меньше подвержены износу:
  • рабочее колесо,
  • опорный подшипник,
  • защитная втулка,
  • кольцо уплотнителя,
  • муфта,
  • полумуфта,
  • ротор в сборе,
  • вал,
  • уплотнительная втулка,
  • направляющая втулка.
  • корпус насоса (улитка насоса),
  • крышки насоса.

Основные запчасти насоса Д, материалы исполнения .

Материалы Деталь насоса Д и 1Д
СЧ 20 Передняя крышка
СЧ 20 Рабочее колесо
Сталь 30Х13 Защитная гильза
СЧ 20 Щелевые уплотнения
СЧ 20 Корпус
Сталь 40, 45, 40Х, 40ХФА Вал

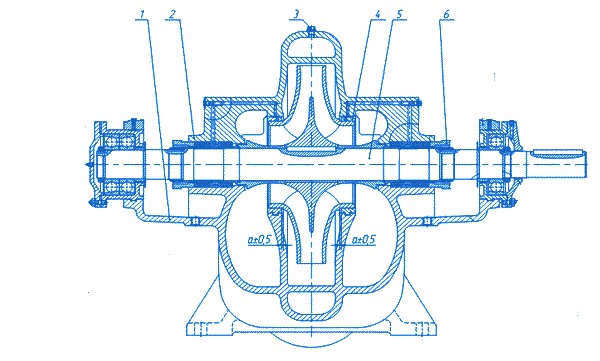

Конструкция (чертеж) насоса Д

nasos-D-konstruktsiya



  1. Корпус; 2. Крышка корпуса; 3. Отверстие для воздухоотвода; 4. Рабочее колесо; 5. Вал; 6. Крышка сальника

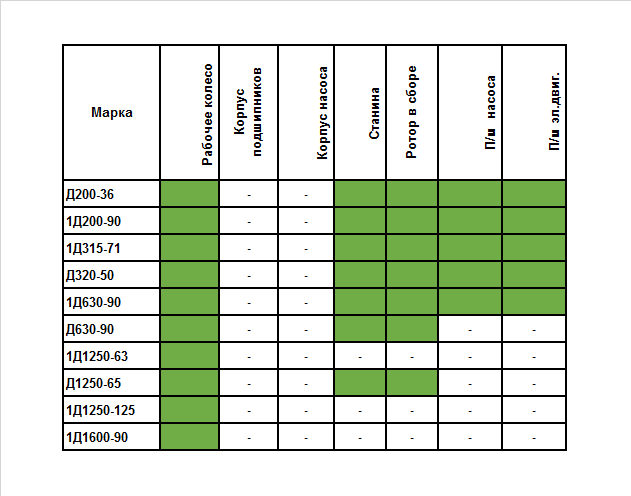

Список изготавливаемых запасных частей Д в зависимости от марки насоса.

Рабочее колесо  крыльчатка  Д200-36 Рабочее колесо крыльчатка Д630-90 Рабочее колесо крыльчатка Д320-50 Рабочее колесо крыльчатка 1Д1250-125
Рама  станина  Д200-36 Рама станина Д630-90 Рама станина Д320-50 Рама станина 1Д1250-125
Ротор в сборе Д200-36 Ротор в сборе Д630-90 Ротор в сборе Д320-50 Ротор в сборе 1Д1250-125
Рабочее колесо  крыльчатка  1Д200-90 Рабочее колесо крыльчатка 1Д1250-63 Рабочее колесо крыльчатка 1Д630-90 Рабочее колесо крыльчатка 1Д1600-90
Рама  станина  1Д200-90 Рама станина 1Д1250-63 Рама станина 1Д630-90 Рама станина 1Д1600-90
Ротор в сборе 1Д200-90 Ротор в сборе 1Д1250-63 Ротор в сборе 1Д630-90 Ротор в сборе 1Д1600-90
Рабочее колесо крыльчатка 1Д315-71 Рабочее колесо крыльчатка Д1250-65
Рама станина 1Д315-71 Рама станина Д1250-65
Ротор в сборе 1Д315-71 Ротор в сборе Д1250-65
